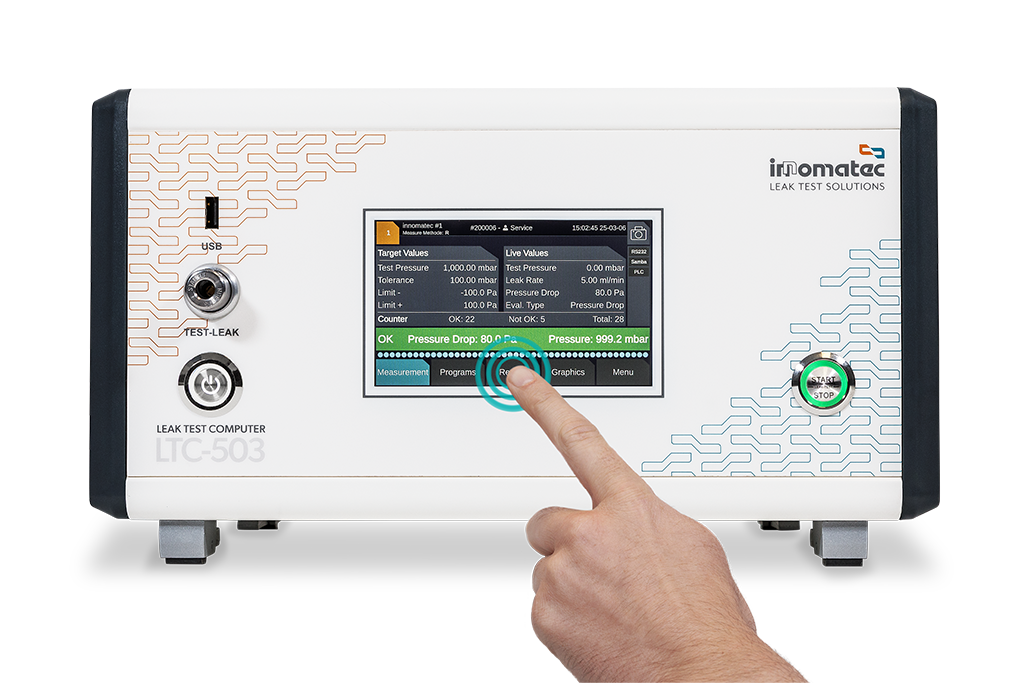

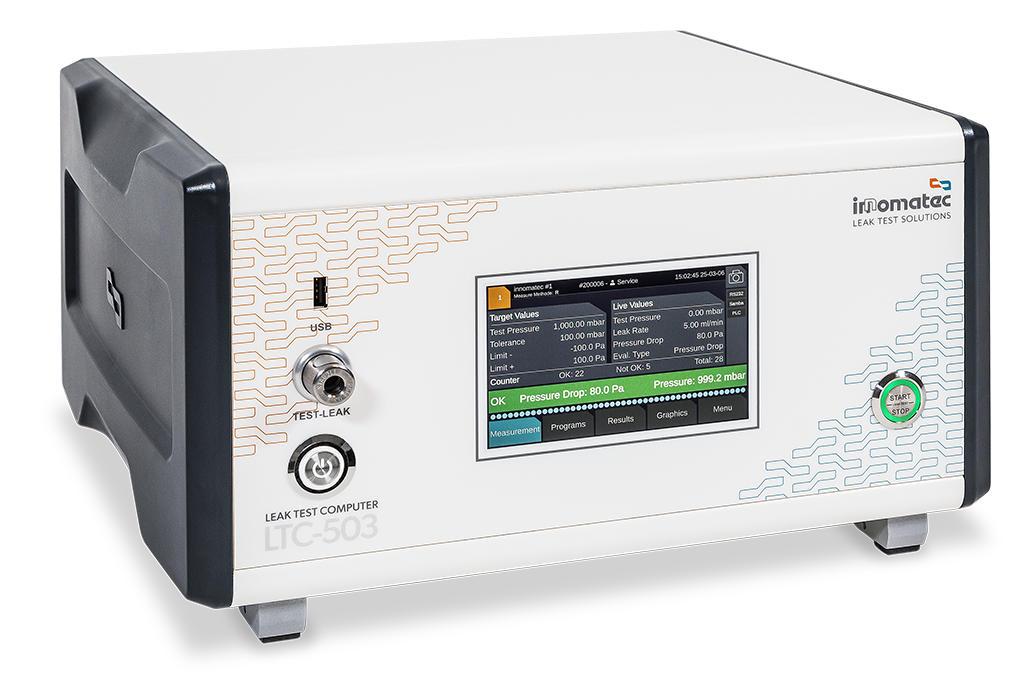

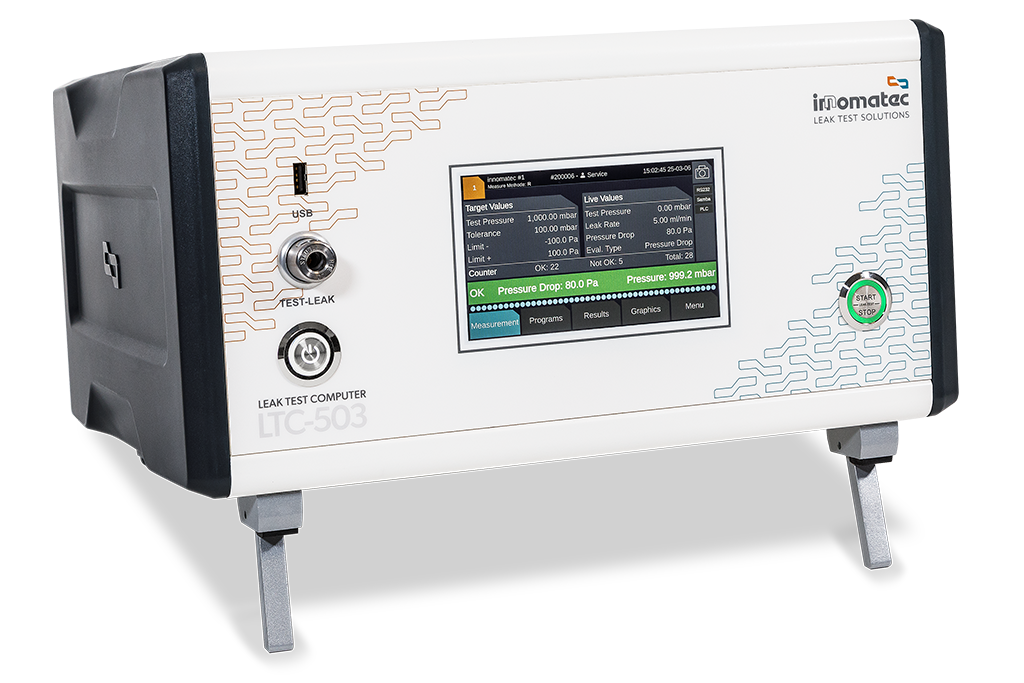

El LTC-503 es una potente solución básica para pruebas de estanqueidad
El nuevo LTC-503, el primero de nuestra nueva generación de sistemas de detección de fugas, es un detector de fugas básico como nunca antes se había visto. Las innovaciones técnicas garantizan mediciones de alto rendimiento con un diseño robusto y duradero, además la nueva interfaz de usuario simplifica las pruebas de fugas. El LTC-503, con múltiples funciones, se basa en más de 40 años de experiencia en pruebas de fugas y es adecuado para una amplia gama de aplicaciones estándar.
PRECISO Y FIABLE
Puede detectar fugas muy pequeñas, de hasta 0,1 Pa
FÁCIL DE MANEJAR, NUEVA UX
Manejo sencillo y control intuitivo con una nueva interfaz de usuario
ELIJA ENTRE 5 MÉTODOS DE PRUEBA DE FUGAS
Exclusivo del LTC-503, más opciones en un comprobador de fugas básico (véase más abajo)
FÁCIL DE INTEGRAR
La configuración es sencilla, así que puede empezar a hacer pruebas rápidamente.
MEJORAS FUNCIONALES
FABRICADO PARA OFRECER UN ALTO RENDIMIENTO
MUCHAS OPCIONES
Desde la conectividad hasta los idiomas, comprueba todas las especificaciones >
RENTABLE
Solicite presupuesto para esta opción rentable.
ENTREGA RÁPIDA
Entrega en todo el mundo en el menor tiempo posible
Elija entre 5 métodos diferentes de prueba de estanqueidad
Una de las muchas ventajas del LTC-503 es su impresionante flexibilidad como comprobador de fugas básico. Es capaz de aplicar uno de los 5 diferentes métodos de prueba de fugas.
El método de cambio de presión (A) con sensores de presión absoluta/relativa es uno de los métodos más sencillos y fiables para la comprobación de fugas. La muestra de ensayo se presuriza o se somete a vacío y se registra el cambio de presión a lo largo del tiempo.
TIPOS DE PRUEBA MÉTODO DE CAMBIO DE PRESIÓN
- Caída de presión/vacío - Norma de fuga
- Caída de presión/vacío - ΔP
- Caída de presión/vacío - ΔP/ΔT
- Detección de obstrucciones
- Prueba de membrana
- Mantener la presión
- Presión dinámica
Encontrará especificaciones detalladas en la hoja de datos del LTC-503.
El método de dosificación (D), también conocido como método de "componente cerrado", se utiliza para componentes completamente cerrados, como relojes, teléfonos móviles o unidades de control. La muestra de ensayo se coloca en una cámara de medición (campana de vidrio) y se cierra herméticamente. Esta cámara se presuriza a través de un volumen previo vacío o lleno. Una fuga en la muestra de ensayo modifica la relación de presión, que se detecta mediante un transductor de presión absoluta/relativa (DA) o un sensor de diferencia de presión (DR).
MÉTODO DE DOSIFICACIÓN TIPOS DE PRUEBA
- Caída de presión/vacío - Norma de fuga
- Caída de presión/vacío - ΔP
- Caída de presión/vacío - ΔP/ΔT
- Proceso de dosificación (D)
- Detección de obstrucciones
- Prueba de membrana
- Mantener la presión
- Presión dinámica
- Determinación automática del volumen opcional (C)
Como alternativa al método de dosificación, la determinación del volumen (C) se utiliza para determinar el volumen de la muestra de ensayo. Ofrece las mismas ventajas e inconvenientes que el método de dosificación.
Se llena o evacua un volumen previo conocido con una presión de ensayo conocida y, a continuación, se expande en la probeta de ensayo. El volumen de la muestra de ensayo se determina utilizando la presión resultante.
El principio de determinación del volumen también puede integrarse en otros métodos de medición.
El método de presión diferencial (R) con volumen de referencia es el método más común para las pruebas de estanqueidad. Se presuriza un volumen de referencia, ya sea un pequeño volumen interno o un volumen externo, como una muestra de ensayo maestra, junto con la muestra de ensayo. Tras el tiempo de estabilización, se mide el cambio de presión entre los dos volúmenes utilizando un sensor de diferencia de presión de alta sensibilidad.
TIPOS DE PRUEBA MÉTODO DE PRESIÓN DIFERENCIAL
- Caída de presión/vacío - Norma de fuga
- Caída de presión/vacío - ΔP
- Caída de presión/vacío - ΔP/ΔT
- Detección de obstrucciones
- Prueba de membrana
- Mantener la presión
- Presión dinámica
Encontrará especificaciones detalladas en la hoja de datos del LTC-503.
El método de dosificación (D), también conocido como método de "componente cerrado", se utiliza para componentes completamente cerrados, como relojes, teléfonos móviles o unidades de control. La muestra de ensayo se coloca en una cámara de medición (campana de vidrio) y se cierra herméticamente. Esta cámara se presuriza a través de un volumen previo vacío o lleno. Una fuga en la muestra de ensayo modifica la relación de presión, que se detecta mediante un transductor de presión absoluta/relativa (DA) o un sensor de diferencia de presión (DR).
MÉTODO DE DOSIFICACIÓN TIPOS DE PRUEBA
- Caída de presión/vacío - Norma de fuga
- Caída de presión/vacío - ΔP
- Caída de presión/vacío - ΔP/ΔT
- Proceso de dosificación (D)
- Detección de obstrucciones
- Prueba de membrana
- Mantener la presión
- Presión dinámica
- Determinación automática del volumen opcional (C)
Especificaciones técnicas
Descubra las especificaciones técnicas del LTC-503, diseñado para proporcionar un rendimiento y una fiabilidad superiores para todas sus necesidades de pruebas de fugas:
Carcasa (AnxAlxPr)
340x190x300mm
Peso
8,5 kg
Mostrar
Pantalla multitáctil de 5" 800x480
Alimentación
24 VDC
Medio de ensayo
Aire / gases no agresivos
Humedad del aire
Hasta 90% (sin condensación)
Calidad del aire
ISO 8573-1:2010 (2:2:2)
Sólo aire comprimido o nitrógeno
E/S digitales
8 entradas y 8 salidas cada una, 24 V-1 A máx.
Ampliable hasta 24 entradas y salidas cada una
Start / Stop / Resultados / BCD
Accesorios
El LTC-503 ofrece una gama de accesorios personalizables para optimizar su experiencia en pruebas de fugas y garantizar la flexibilidad y precisión para diferentes requisitos de pruebas:
- Prueba de fugas
- Indicador luminoso del estado de la prueba para una mejor visibilidad
- Generador de vacío para mejorar las pruebas de estanqueidad
- Sistema de distribución de pruebas para probar varias piezas
- Ventilación externa para entornos de ensayo cargados de partículas
- Unidad de marcado externa para un etiquetado claro de los resultados de las pruebas
- Soluciones estándar probadas a largo plazo y respaldadas por innomatec
Conexiones / Comunicación
El LTC-503 puede integrarse fácilmente en la línea de producción y ofrece una amplia gama de opciones de conexión y comunicación
- E/S digitales para control remoto
- Profinet, Modbus RTU/TCP, Ethernet/IP y toma TCP para integración industrial
- MQTT, ActiveMQ, FTP y SAMBA para ampliar la conectividad
- OpcUA para una comunicación perfecta con los sistemas de control modernos
- Integración de ElasticSearch para un sólido procesamiento y almacenamiento de datos
- Formatos de exportación: CSV, Excel, JSON, XML a través de USB, FTP o SAMBA
Póngase en contacto con innomatec si tiene alguna duda sobre los requisitos de conectividad.
Un comprobador de fugas ideal para los fabricantes de maquinaria: coste optimizado y rendimiento flexible
El LTC-503 es un comprobador de fugas básico y económico que ofrece todas las funciones que necesitan sus clientes, ¡y mucho más!
A los fabricantes de maquinaria les encantará utilizar el LTC-503 para:
- Reducir el tiempo de desarrollo: Los breves plazos de entrega y un sencillo proceso de integración permiten una rápida configuración de las pruebas, una rápida puesta en marcha y un rápido flujo de trabajo.
- Cumplir con los requisitos de prueba de fugas más comunes: Elija entre 5 métodos de prueba de fugas diferentes
- Garantizar la satisfacción del cliente: Ofrezca una calidad de medición excepcional, unas capacidades inigualables y una precisión exacta, además de una interfaz de usuario nueva y mejorada que sus clientes sabrán apreciar.
El LTC-503 ofrece una relación calidad-precio inigualable, sin renunciar al rendimiento
El LTC-503 ofrece una relación calidad-precio inigualable para un detector de fugas básico. El LTC-503 ofrece una combinación única de nuevas funciones y características que no se encuentran en otros detectores de fugas básicos del mercado. Vea cómo el LTC-503 supera sus expectativas:
Mejor rendimiento en las pruebas de estanqueidad
- Ciclos de prueba más cortos
- Mejora del rendimiento en las pruebas de estanqueidad (velocidad + repetibilidad)
- Mayor alcance del sensor (alcance del sensor DP hasta 300 mbar)
UX y funcionamiento nuevos e intuitivos
- Mostrar en el dispositivo para un acceso rápido
- Navegación sencilla e intuitiva basada en un concepto de interfaz de usuario de smartphone.
- Conveniente organización de los programas
- Fácil manejo, requiere una formación mínima
Integración sencilla y modularidad
- Fuente de alimentación
- 24 V CC
- Comunicación PLC integrada
- Diseño modular; personalizable para distintas aplicaciones
- Fácil de escalar
- Distribución del sistema
Conectividad y funciones remotas
- Todas las interfaces y protocolos habituales en la zona de la fábrica
- Mantenimiento y asistencia a distancia: solución de problemas y actualizaciones a distancia
- Actualización por aire (OTA): Mejoras de software sin intervención manual
- Conexión remota para ventas y servicio: asistencia al cliente y supervisión más sencillas.
Longevidad y bajos costes de funcionamiento
- Hardware robusto y estándar diseñado para ofrecer fiabilidad y uso a largo plazo
- Durabilidad excepcional (16 millones de ciclos de válvula), respaldada por una garantía ampliada (opcional)
- 10 veces menos consumo de energía
- Intervalo de mantenimiento 10 veces mayor
Nuevas funciones de prueba ampliadas
- Opciones de ventilación: Interior o exterior
- Fase de prellenado: llenado rápido de las piezas, tiempo de ciclo reducido
- Rampa de llenado: aumento lento de la presión para piezas de prueba sensibles
- Pruebas por lotes condicionales: opciones de prueba por lotes definidas por el usuario.
- Prueba de la membrana: capacidad de detectar la presencia de una membrana.
- Prueba de aire RAM: Métodos de prueba especiales
- Detección de bloqueos: Capacidad para comprobar y detectar bloqueos dentro de una pieza.
Experimente la nueva y mejorada interfaz de usuario del LTC-503
Novedades:
- Interfaz de usuario similar a los de un smartphone
- Resumen de los parámetros de la prueba
- Función de captura de pantalla
- Visualización de la ejecución de las pruebas
- Gráficos de la curva
- Herramientas mejoradas para gestionar los programas de pruebas (historial, copia, exportación)
- Y mucho más
Qué significa esto para los fabricantes:
- Menos cursos de formación
- Menos esfuerzo para el operador
- Menos tiempo dedicado a configurar
- Menos tiempo para reconocer los problemas de calidad
- Menos tiempo para optimizar las pruebas
- Menos tiempo para documentar los resultados

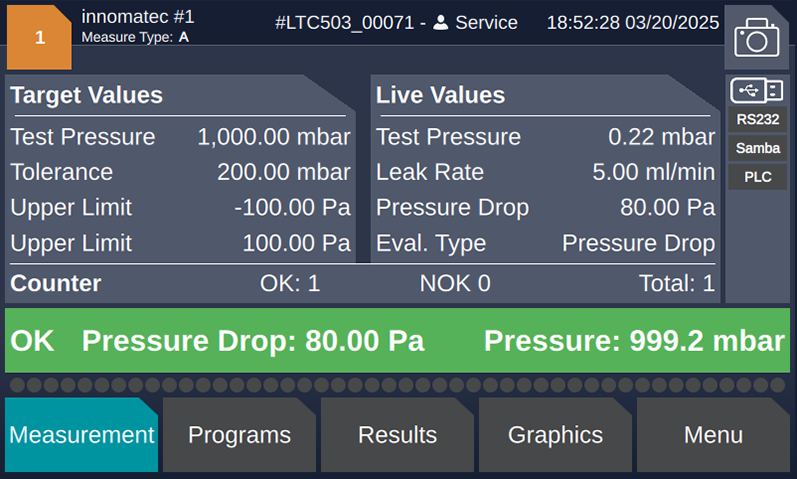

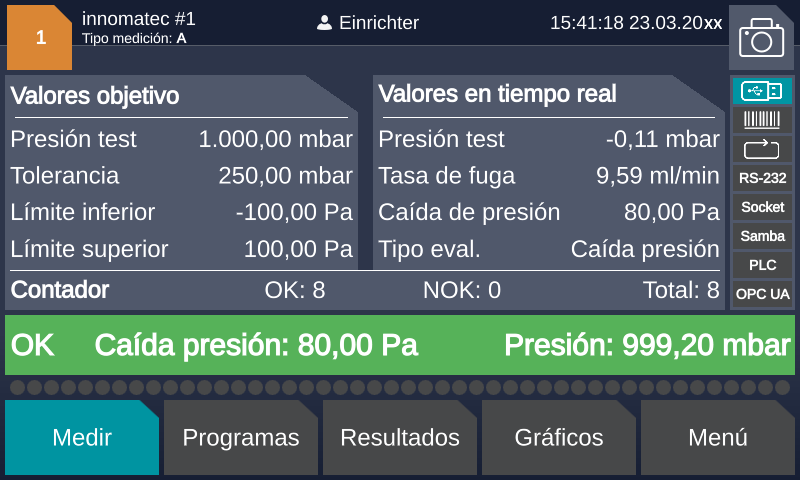

Pantalla de medición

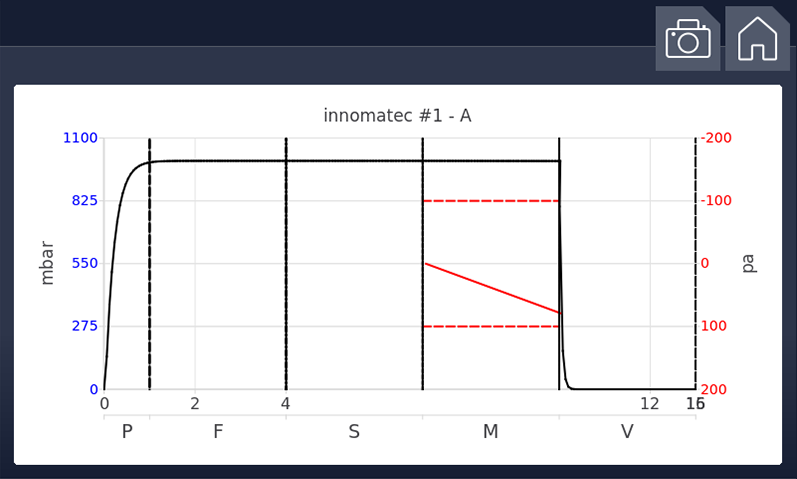

gráficos

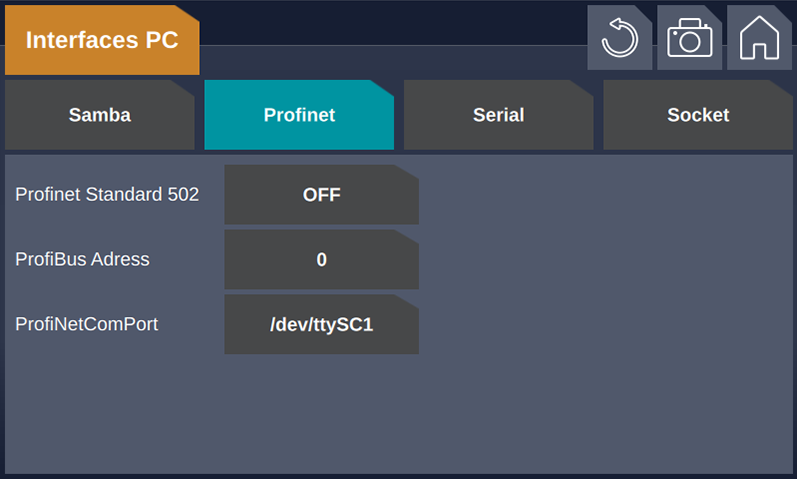

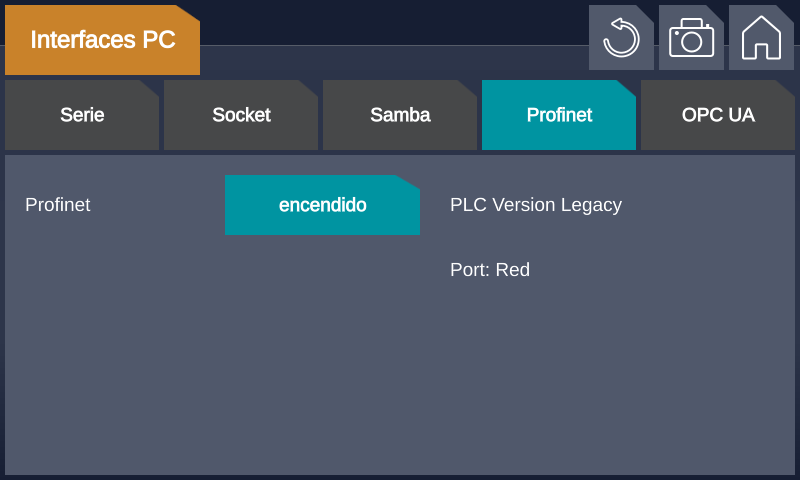

interfaces

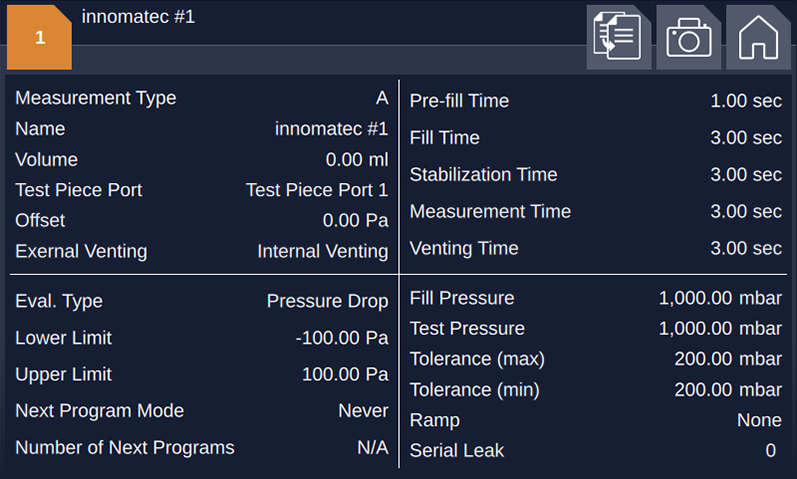

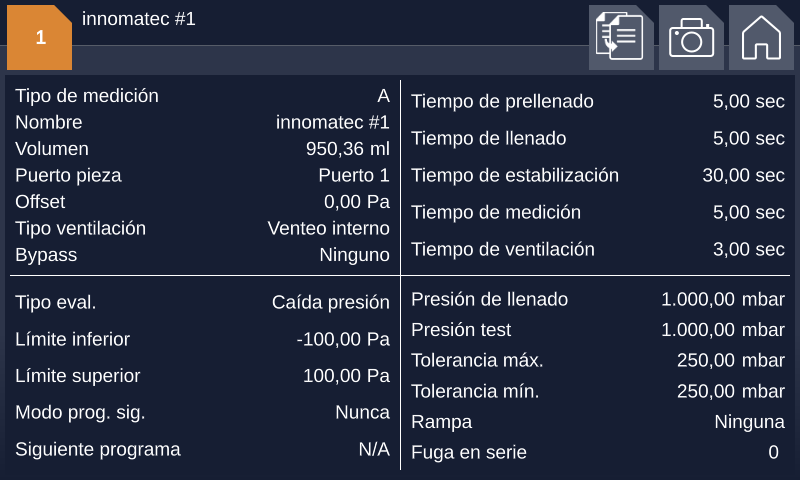

introducción de parámetros
La decisión es sencilla: ¡Con el LTC-503 las pruebas de estanqueidad son FÁCILES!
El LTC-503 es duradero, flexible y ofrece mejor rendimiento en pruebas de fugas que cualquier detector de fugas estándar básico. No sólo ofrece una relación calidad-precio inigualable, sino que también se ha diseñado pensando en los fabricantes y operadores para que las pruebas de fugas sean lo MÁS FÁCILES POSIBLE.
- Interfaz de usuario sencilla e intuitiva
- Sencillamente económico
- Garantiza fácilmente los resultados más precisos de las pruebas
- Fácil manejo
- Fácil de configurar
- Fácil adquisición de datos en muchos formatos
- Fácil de ampliar o distribuir
- Consiga fácilmente su solución con los accesorios estándar
- Protección y seguridad sencillas
- Fácil integración en cualquier máquina y/o sistema informático
- Asistencia sencilla de expertos cualificados para pruebas de estanqueidad
